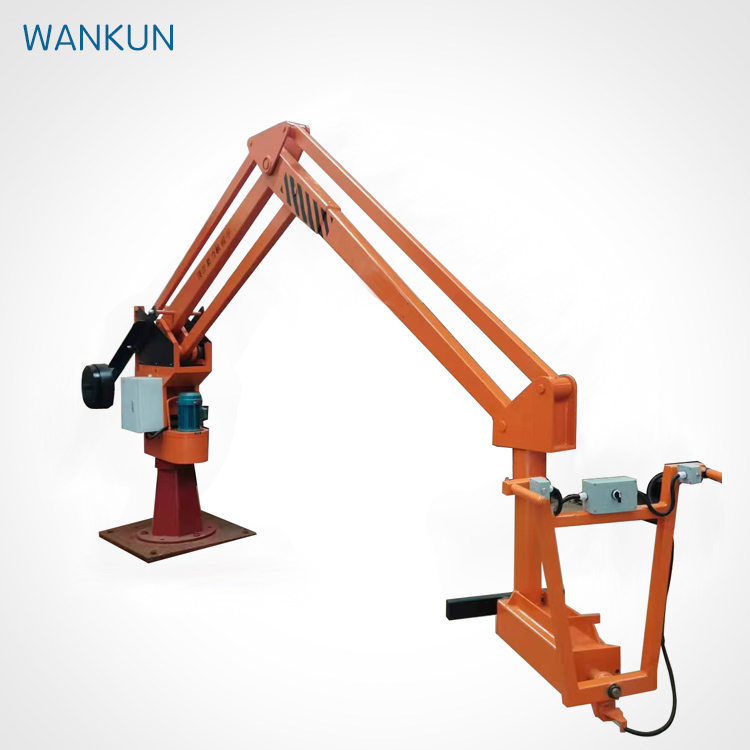

ZJZ0540 manipolatore di casting per Foundry
Rotazione 360°
Capacità di cuscinetto 500kg
Raggio di lavoro 4m
| Prodotto | Specificazione Modello | Capacità di sollevamento | Altezza minima di sollevamento del ladle | L'altezza massima di sollevamento del ladle | Massimo raggio di lavoro | Angolo di rotazione | Note di |
| manipolatore idraulico | Caccia0540 | 500 kg | L'asse principale della cantina è inizialmente parallelo al pavimento(Condizionato in base alle esigenze del cliente) | di 1100mm | Il centro della colonna si trova a 4000 mm dall'asse di rotazione | Unità rotante a 345° Dispositivo di sollevamento rotante a 360° | Inclusione1setofPLCsystem |
1) Il meccanismo di sollevamento del manipolatore è controllato da remoto e può ruotare liberamente a 360°.
2) La macchina del manipolatore di casting adotta il principio di un meccanismo di collegamento a quattro barre. Ogni braccio meccanico può operare e fermarsi a qualsiasi angolo per raggiungere uno stato stazionario equilibrato. Questo riduce significativamente la difficoltà per gli operatori durante il processo di versamento, specialmente quando si tratta di sollevatori e ferro fuso. Ha lo scopo di ridurre lo stress fisico e migliorare la velocità e l'efficienza di versamento.
3) Non sono necessari interruttori limite. Il limite è raggiunto dal colpo del cilindro dell'olio stesso. Il sollevamento del braccio è guidato dal movimento in alto e in basso del bastone del piston, e viene impostato un dispositivo tampone, con conseguenti piccoli impatti e funzionamento stabile.
4) I dispositivi di sicurezza sono installati nel sistema idraulico. Essi hanno una funzione di protezione della sicurezza in caso di sovraccarico e altre situazioni, prevenendo la comparsa di componenti facilmente danneggiati e incidenti.
5) Il sistema PLC può controllare il tempo di apertura della pompa e della valvola, nonché l'aggiustamento della produzione di flusso.
1) Tutte le dimensioni in questo disegno sono misurate in millimetri.
2) La forza di compressione del suolo di fondazione non deve essere inferiore a i tonnellate per metro quadrato.
3) La posizione specifica dell'armadio elettrico e dei gasdotti ad esso collegati si riferisce al disegno complessivo del disegno del gasdotto elettrico.
4) Il conduttore del filo (sistema a 3 fasi a 5 fili) ha un'area trasversale di 4 millimetri quadrati, con una tensione di 380V + 220V, e 2,5 metri esposti.
