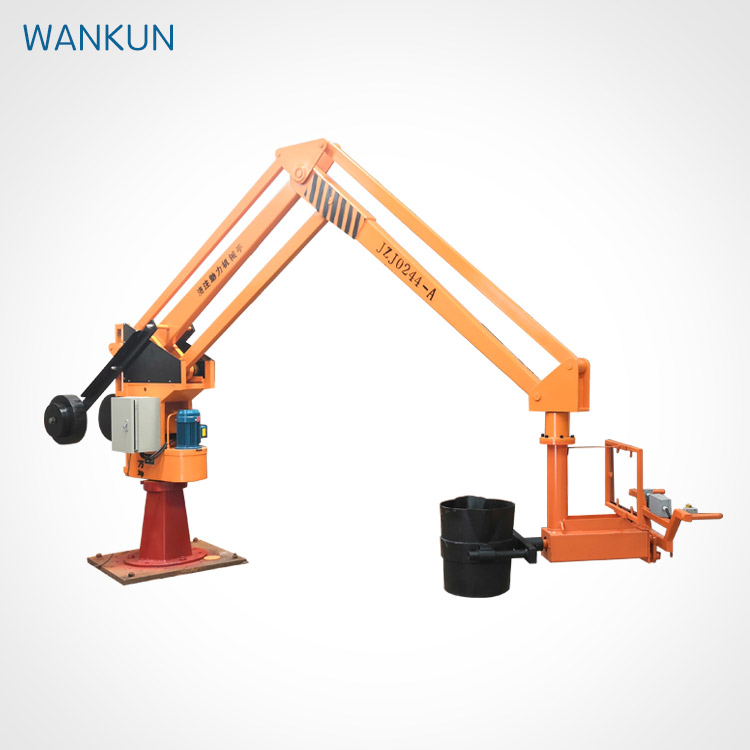

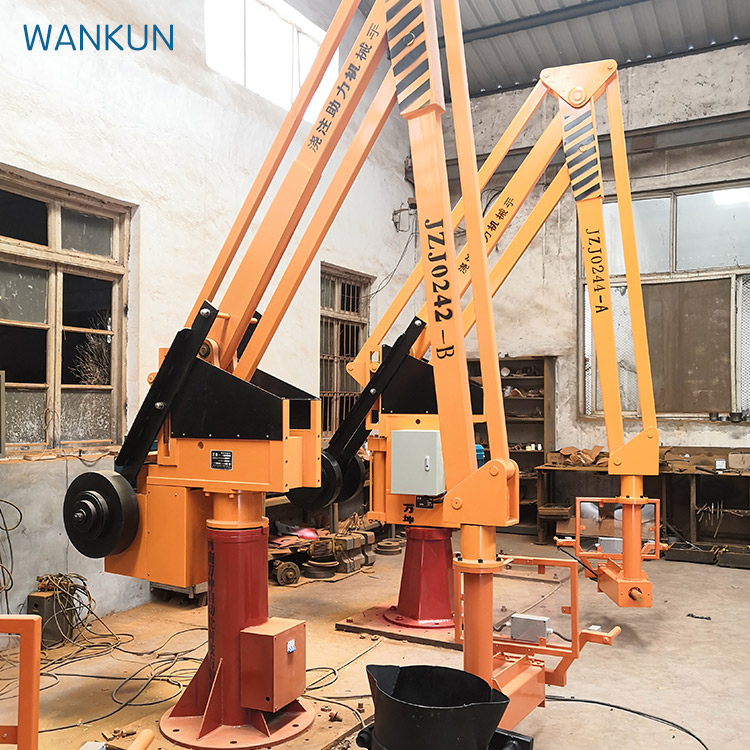

Il manipolatore di casting idraulico della serie ZJZ è un nuovo tipo di attrezzatura di casting e sollevamento, con le seguenti caratteristiche:

1, nessun commutatore di viaggio, utilizzando il proprio limite di viaggio del cilindro e un dispositivo tampone.Con il movimento del bastone di piston in alto e in basso per guidare il movimento del boom di sollevamento, il movimento è relativamente stabile.

Il sistema idraulico è dotato di un dispositivo di sicurezza, che ha una funzione di protezione della sicurezza in caso di sovraccarico e così via, ed evita i danni alle parti e agli incidenti della gru di bilanciamento.

Il manipolatore della serie Zjz è dotato di funzioni di limitazione della velocità e di abbassamento automatico, che possono rendere il peso più liscio e risparmiare energia. Il manipolatore è adatto per l'elevata efficienza di sollevamento e posizionamento accurato e l'installazione di oggetti pesanti entro 300 kg, specialmente per mezzi e piccoli fonderie. Ha i vantaggi di piccole dimensioni, basso rumore, peso leggero, struttura nuova e compatta, funzionamento sicuro e affidabile, manutenzione semplice e conveniente, ecc. È un nuovo prodotto che libera l'operatore dal lavoro manuale di frequente carico e scarico e migliora l'efficienza della produzione.

Il manipolatore idraulico per il sollevamento di oggetti pesanti si ottiene attraverso i seguenti tre tipi di sintesi del movimento:

1, sollevamento verticale un movimento idraulico

2. ruotare manualmente il fuselaggio

Spostamento orizzontale manuale

M èParametri tecnici di ZJZ manipolatore idraulico

Tabella 1:

Il disegno esterno

Struttura e principio

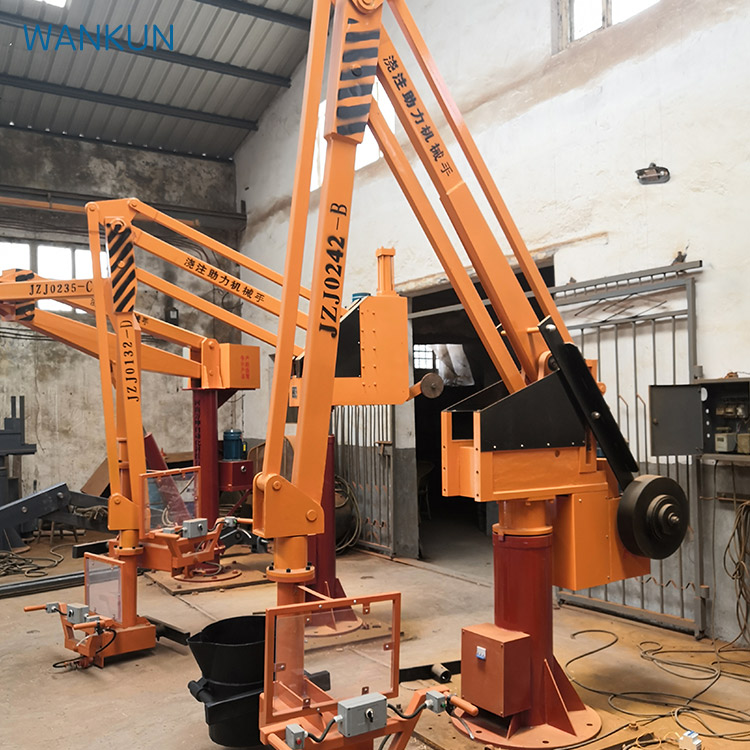

Il manipolatore idraulico della serie JZJ è composto da cinque parti: fuselaggio, meccanismo a quattro corde equilibrato, sistema idraulico e controllo elettrico, dispositivo di turnover della borsa di versamento.

1 Fuscelli:

Questa parte è costituita dalla base,

Il seggiolino rotante, il seggiolino del braccio, l'assemblaggio di guida verticale, ecc. La base può essere impostata su una base di cemento (fissata) (vedi Tabella - per le dimensioni di base) o fissata su un carrello mobile (mobile). Il corpo può ruotare in una gamma di 345 gradi intorno al seggiolino di guida rotante. L'assemblaggio di guida verticale è fissato alla parte posteriore del corpo e la ruota guida del meccanismo equilibrato a quattro legami si sposta verso l'alto e verso il basso.

2, equilibrio quattro meccanismo di connessione di filo:

Questa parte è composta da braccio grande, braccio complesso di braccio grande, braccio sollevante, braccio complesso di braccio sollevante, bastone di collegamento, piastra di supporto e blocco di bilanciamento e altre parti. I due lati del punto di accoppiamento tra la piastra di supporto e il bastone di collegamento sono spostati orizzontalmente da una coppia di cuscinetti a palla a singola fila sul raggio guida del corpo. L'estremità posteriore del braccio grande è collegata alla testa del bastone del cilindro idraulico attraverso il nocciolo e il movimento verticale viene effettuato lungo il bastone di guida. Il blocco di bilanciamento regolato è installato sul braccio grande collegato con quattro collegamenti, che è bilanciato con

Il sistema idraulico:

Il sistema è costituito da pompa di cambio, valvola di direzione elettromagnetica, tubo di ingresso e ritorno dell'olio, valvola di sicurezza, cilindro idraulico e così via.Quando l'operatore premere, alzare (o cadere) il pulsante, olio idraulico attraverso la valvola elettromagnetica nel cilindro, la camera inferiore, spingere il pugno verso il basso (o verso l'alto) movimento, attraverso il principio di leva dei quattro collegamenti, in modo da guidare il movimento di sollevamento di oggetti pesanti.

Quando il peso di sollevamento supera 1,1 volte il peso classificato, la valvola di sicurezza viene aperta e scaricata, in modo che il peso non possa essere sollevato, in modo da proteggere la sicurezza dell'intero rubinetto idraulico di equilibrio. (vedi Figura 4 per il principio)

Parte di controllo elettrico:

Questa parte è composta da motore, interruttore di circuito di cassa in plastica, fusione, pulsante di controllo, contattatore AC, piccolo relè, trasformatore di controllo, ecc. (vedere Tabella 2).La macchina utilizza tre fasi 380V, alimentazione 50HZ (tre fasi quattro linee), la linea neutra deve essere strettamente collegata.

Utilizzare l'alimentazione 24V. La linea di alimentazione può essere condotta dal fondo del telaio o dal lato sinistro della scatola elettrica. Quando si accende l'interruttore d'aria, il pulsante di ripristino automatico del diffusore è sempre acceso e il sistema inizia a funzionare dopo che il telecomando è acceso. Premere il pulsante in alto o in basso (vedi Figura 3) per sollevare o abbassare il diffusore.

Slingo

5 La parte diffusa:

La parte informativa è composta da un dispositivo di controllo della comunicazione e da un dispositivo di rotazione Mo orizzontale. Rao Bao una composizione del telaio. Attraverso la colorazione attraverso il controllo, il telaio può essere controllato per muoversi verso l'alto e verso il basso verso l'edificio artificiale e il freno a mano può essere premuto per ruotare. Il dispositivo di rotazione orizzontale consente all'operatore di applicare facilmente. Il telaio di montaggio del telaio deve essere collegato al telaio.

Imballaggio, trasporto, installazione e messa in servizio

1. imballaggio, trasporto e assemblaggio

Durante la spedizione, l'intera macchina è fissata sul telaio di fondo di trasporto speciale, e il legame equilibrato a quattro barre è fissato sul corpo con una piastra fissa, in modo che non possa scivolare indietro e indietro.

Le parti dell'attrezzatura e del serbatoio del carburante erano bagnate con la pioggia. L'intera macchina può anche essere suddivisa in tre parti: fuselage, meccanismo di collegamento a quattro barre bilanciato e componenti contropeso per l'imballaggio e il trasporto. Le parti della macchina di assemblaggio secondo il grafico, mettere fuori la guardia e le piastrelle di guida verticale, dopo la gru nelle braccia superiori, per bilanciare il collegamento a quattro barre, il braccio di collegamento, parallelo al braccio di supporto del braccio, parallelo al braccio di supporto del braccio di supporto su entrambi i lati della croce sul braccio sul livello dell'asse superiore, la ruota di guida sul braccio di collegamento a quattro

Installazione e commissioning

Si prega di leggere attentamente le istruzioni prima di installare la macchina. Durante l'installazione, calibrare il livello del piano di fondazione del calcestruzzo, quindi fissare l'intera macchina sulla fondazione. Togliere lo spreader al raggio di lavoro massimo alla stessa altezza e fare un movimento circolare di 340 gradi. Trovare il punto orizzontale dello spreader al terzo punto uguale, e l'errore orizzontale dei tre punti non deve superare i 15 mm. Collegare la fornitura di potenza di lavoro a tre fasi 380V, 50HZ (tre fasi quattro fili), la linea neutra dovrebbe essere collegata in modo sicuro. Dopo il controllo è corretto, chiudere il switch di potenza della scatola elettrica, premere il pulsante per controllare se la dire

Attenzione alle questioni di sicurezza

Prima dell'introduzione della potenza nella macchina, devono essere installati tre interruttori di protezione dalle perdite.

2, la crosta della macchina deve essere terra (linea PE), e la messa a terra è buona.

Prima di aprire il coperchio della scatola elettrica per la manutenzione, la fonte di alimentazione esterna deve essere prima interrotta.

Quando si lavora all'aria aperta, dovrebbero essere prese misure di resistenza alla pioggia e alla polvere. È severamente vietato per la pioggia a apparecchi elettrici bagnati o la pioggia per entrare nel serbatoio.

5, trasmettitore remoto dovrebbe essere di due mesi (a seconda dell'uso) per sostituire la batteria.

lubrificazione

I cuscinetti rolling di ogni parte della macchina sono lubrificati con grasso di calcio, puliti e sostituiti una volta ogni sei mesi.

La superficie di contatto tra la ferrovia di guida verticale anteriore e posteriore e il rotolo è lubrificata con grasso di calcio una volta al mese.

3, il serbatoio dell'olio con 32# ~ 48# olio idraulico anti-usura, la superficie dell'olio non dovrebbe essere al fondo della linea di superficie dell'olio della finestra dell'olio 10mm sotto, il modello dell'olio idraulico secondo l'uso dell'ambiente, pulire ogni sei mesi, sostituire una volta.

2 Diagramma schematico elettrico

Il tavolo 2:

Figura 5

Schema del sistema idraulico
